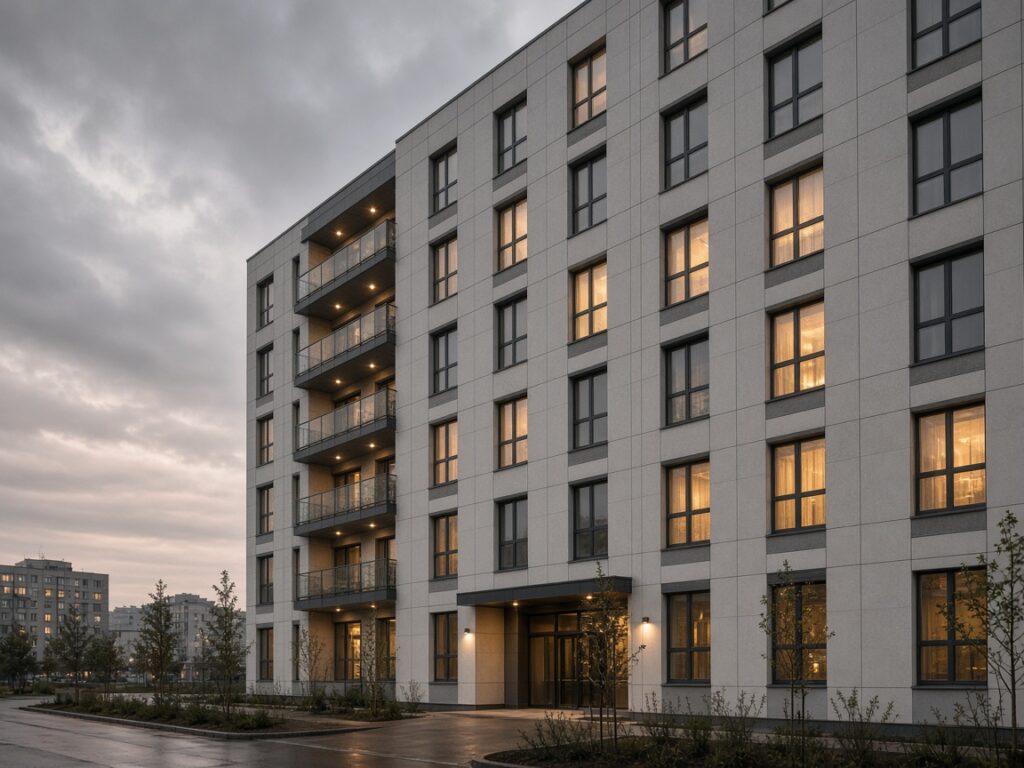

Техническая экспертиза здания перед монтажом навесного вентилируемого фасада в Омске

Монтаж современной фасадной конструкции на объектах нового строительства или при реконструкции исторического фонда не может начинаться без детального обследования ограждающих конструкций. Качественный вентилируемый фасад в Омске должен выдерживать не только собственный вес и ветровой напор лесостепной зоны, но и экстремальные перепады температур от -40 °C зимой до +35 °C летом. Инженерно-техническая экспертиза несущих стен выступает базовым этапом предпроектной подготовки: она исключает риск обрушения подсистемы, выявляет скрытые дефекты кладки и позволяет точно подобрать крепежные элементы под реальную прочность базового основания.

Для девелоперов, генеральных подрядчиков и проектировщиков пренебрежение обследованием оборачивается срывом сроков сдачи объекта, перерасходом бюджета и предписаниями надзорных ведомств. В условиях сложного сибирского климата техническое заключение определяет, справится ли наружная стена с расчетной консольной нагрузкой. Компания «СОЮЗ», являясь отечественным производителем сертифицированных навесных фасадных систем, осуществляет всестороннее инженерно-техническое сопровождение проектов, начиная с натурных испытаний и заканчивая поставкой несущего металлокаркаса на строительную площадку.

Нормативная база и цели инженерного обследования

Проведение предпроектной экспертизы базируется на строгих нормативных требованиях. Ключевыми регламентами в строительной отрасли выступают ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния», СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений», а также СП 522.1325800.2023, определяющий правила проектирования систем навесных вентилируемых фасадов. Нагрузки от собственного веса подсистемы и ветровой пульсации рассчитываются согласно СП 20.13330.2016 с привязкой к климатическим показателям Омской области по СП 131.13330.2020.

Главные задачи, которые решает предмонтажная экспертиза стен:

• Определение фактической категории технического состояния конструкций (нормативное, работоспособное, ограниченно-работоспособное или аварийное).
• Выявление отклонений несущих стен от вертикали и плоскости по всей высоте здания.
• Натурная оценка несущей способности анкерных креплений непосредственно в материале стены (бетон, силикатный или керамический кирпич, газобетонные блоки).
• Расчет теплотехнической однородности и влажностного режима ограждающих конструкций.
• Разработка рекомендаций по усилению поврежденных участков перед тем, как на объекте будет смонтирована навесная фасадная система.

Этапы комплексной строительной экспертизы перед монтажом

Процедура обследования делится на несколько последовательных шагов. Отступление от технологической цепочки снижает достоверность итоговых расчетов и ставит под угрозу надежность всей конструкции.

1. Визуальный осмотр и дефектоскопия

Инженеры обследуют фасадные плоскости на предмет трещин, сколов, биопоражений, высолов, зон отслоения защитного штукатурного слоя или деструкции кирпичной кладки. Составляется дефектная ведомость с точной координатной привязкой повреждений. Особое внимание уделяется деформационным швам, цокольным зонам, межоконным простенкам и узлам сопряжения плит перекрытий со стенами.

2. Геодезическая съемка и 3D-сканирование объекта

Погрешности монолитных работ и кривизна стен при высотном строительстве могут достигать 50–120 мм. Чтобы компенсировать перепады плоскости без перегрузки металлического каркаса, специалисты выполняют лазерное сканирование или тахеометрическую съемку. На базе полученного облака точек инженеры подбирают вынос несущих узлов: на участках с сильным западанием стены применяются усиленные кронштейны КРУ с удлиненной опорной полкой, а на выступающих участках используются стандартные кронштейны КР с термоизолирующими прокладками.

3. Определение прочностных характеристик материалов основания

Для оценки класса прочности бетона и плотности кирпичной кладки применяются неразрушающие методы контроля по ГОСТ 22690 (метод ударного импульса, упругого отскока или ультразвуковой метод) совместно с отбором кернов для лабораторного прессования. Это позволяет определить модуль упругости и прогнозировать работу основания под локальным сжимающим давлением кронштейна.

Натурные испытания анкерного крепежа на вырыв

Испытание анкеров на выдергивание — ключевой тест экспертизы. Результаты справочных таблиц производителей метизов не отражают старение кладочного раствора, наличие пустот и скрытых деструкций в ограждающей стене. Для проведения теста в стены монтируется опытная партия дюбелей или химических анкеров различных диаметров и глубин анкеровки. Испытания проводятся гидравлическим вырывным прибором (аппаратом ПСО) с фиксацией критического усилия вырыва.

Правила проведения испытаний:

1. Количество точек испытания должно составлять не менее 15–20 штук на здание с охватом всех типов стеновых материалов и высотных зон.
2. Тестирование выполняется с соблюдением нормативных межосевых и краевых расстояний (от края проемов и углов здания не менее 100–150 мм).
3. К расчетной нагрузке применяется нормативный коэффициент запаса надежности (обычно от 1,5 до 2,5 в зависимости от разброса полученных значений).

Полученные значения критической нагрузки заносятся в официальный протокол испытаний. Только на базе этого документа проектная группа может выполнить безопасное проектирование вентилируемого фасада, исключив ошибки в шаге расстановки несущих кронштейнов.

Сопоставление несущей способности оснований под навесные фасады

В зависимости от материала наружной стены подбирается оптимальная схема крепления и тип облицовочных панелей. Ниже представлена сравнительная таблица технических параметров базовых конструкций.

Материал основания	Характерное усилие на вырыв анкера (кН)	Рекомендуемый тип анкерного крепления	Допустимые облицовки без доп. усиления
Монолитный железобетон (B20–B30)	6,5 – 12,0	Стальные распорные клиновые анкеры, полиамидные фасадные дюбели	Тяжелые: фасадная система из натурального камня, терракота, керамогранит
Полнотелый глиняный кирпич (M125–M150)	4,5 – 7,5	Полиамидные дюбели с удлиненной распорной зоной	Любые стандартные: вентилируемый фасад из керамогранита, фиброцемент
Пустотелый керамический кирпич / поризованный блок	1,8 – 3,2	Химические анкеры с сетчатыми гильзами, дюбели с многолепестковым раскрытием	Средние и легкие облицовки: металлокассеты, сайдинг, линеарные панели
Автоклавный газобетон (D500–D600)	0,8 – 1,8	Химические анкеры специального назначения, винтовые фасадные дюбели	Легкие вентилируемые фасады: облицовка металлокассетами, композит

Если испытания показывают критически низкую прочность ячеистого бетона на вырыв, монтаж кронштейнов в тело блока запрещается. В таких случаях проектное решение перерабатывается под межэтажную схему опирания подсистемы с креплением несущих профилей исключительно в торцы монолитных перекрытий.

Тепловизионная диагностика и строительная климатология Омска

Омск относится ко II ветровому району РФ согласно СП 20.13330.2016, где нормативное ветровое давление составляет 300 Па (30 кгс/м²). При этом в прибрежных зонах рек Иртыш и Омь наблюдается выраженный эффект аэродинамической трубы: на углах высотных зданий и парапетах пульсационные ветровые нагрузки кратно возрастают. Экспертиза включает аэродинамический расчет формы здания, что позволяет корректно усилить краевые зоны фасада направляющими профилями повышенной жесткости, например, используя усиленный Т-образный профиль из оцинкованной стали с полимерным покрытием.

Для энергоэффективной модернизации эксплуатируемых зданий обязательна тепловизионная съемка по ГОСТ Р 54852-2011. В зимний период инфракрасная камера фиксирует мостики холода: разрушенные межпанельные стыки, промерзающие перемычки над окнами, дефекты примыкания кровли. Результаты тепловизионного контроля служат исходными данными для расчета толщины теплоизоляционного слоя минераловатных плит и подбора вылета консолей фасадного каркаса.

Пошаговый алгоритм организации экспертизы перед началом работ

Для генподрядных организаций и заказчиков алгоритм подготовки объекта к облицовке включает пять ключевых шагов:

1. Сбор и аудит проектной документации объекта (чертежи разделов АР, КР, паспорта БТИ, отчеты по геологии грунтов).
2. Выезд мобильной лаборатории на строительную площадку в Омске для визуально-инструментального обследования и тепловизионной съемки.
3. Проведение натурных испытаний метизов на вырыв с составлением карты контрольных точек и официального протокола испытаний.
4. Выполнение лазерной 3D-геодезии фасада с построением точной трехмерной модели фактических отклонений стен.
5. Формирование итогового научно-технического отчета и передача результатов проектировщикам для статического расчета подсистемы. С помощью сервиса калькулятор фасада онлайн заказчик может предварительно оценить объем расхода комплектующих с учетом реальных параметров здания.

Типичные ошибки при подготовке здания к монтажу

Ошибки на предпроектном этапе приводят к серьезным техническим авариям и перерасходу сметы. К наиболее распространенным упущениям относятся:

• Крепление анкеров в растворные швы кирпичной кладки вместо тела кирпича. Прочность цементно-песчаного шва на сдвиг и выдергивание в 3–5 раз ниже полнотелого кирпича.
• Игнорирование ветровых зон на высотных объектах. Использование стандартного шага кронштейнов в угловых зонах приводит к срыву кассет при штормовых порывах. Примером качественного монтажа с учетом сложных ветровых условий в Омске служит здание Министерства финансов и имущественных отношений, где расчет подсистемы выполнен с максимальным запасом прочности.
• Монтаж тяжелых панелей в ячеистые бетоны без испытаний. Установка подсистемы под фиброцементные панели на рядовые дюбели в стену из автоклавного газобетона D400 без межэтажного закрепления неминуемо ведет к расшатыванию точек фиксации.
• Отсутствие паронитовых или полимерных терморазрывов между металлом кронштейна и стеной. Это провоцирует локальное промерзание несущей конструкции и коррозию закладных деталей. Высококачественные комплектующие фасадной системы заводского изготовления от компании «СОЮЗ» всегда комплектуются изоляционными термопрокладками.

Часто задаваемые вопросы (FAQ)

Обязательно ли проводить натурные испытания анкеров на объектах нового строительства?
Да, обязательно. Даже в новых зданиях качество монолитных работ или кладки блоков на разных этажах может отличаться из-за неравномерного ухода за бетоном в зимний период или отклонений в составе кладочного раствора. Протокол испытаний анкеров входит в обязательный комплект исполнительной документации для органов Государственного строительного надзора.

Что делать, если стена здания имеет отклонение от вертикали более 100 мм?
В таком случае проектная группа комбинирует кронштейны с разной длиной консоли (от 50 до 400 мм) или применяет специальные удлинители кронштейнов. Это позволяет сформировать идеальную внешнюю плоскость каркаса с соблюдением воздушного зазора от 40 до 100 мм без штукатурного выравнивания базовой стены.

Сколько времени занимает обследование среднестатистического здания площадью 3000 м²?
Полевой этап (геодезическая съемка, визуальный осмотр, испытания анкеров на вырыв) занимает 2–3 рабочих дня. Камеральная обработка данных, лабораторные тесты кернов и подготовка технического отчета требуют от 5 до 10 рабочих дней в зависимости от сложности архитектурных форм.

Заключение

Профессиональная техническая экспертиза ограждающих конструкций — фундаментальный гарант долговечности фасадной системы. Точные инструментальные замеры, испытания крепежа на вырыв и учет климатической специфики исключают риск деформаций и аварий. Надежный производитель металлических подсистем «СОЮЗ» предлагает комплексный подход: мы проводим необходимые предпроектные расчеты, производим надежные профили и кронштейны из оцинкованной и нержавеющей стали, а также организуем поставки материалов точно в срок. Чтобы избежать непредвиденных расходов при монтаже, закажите расчет проекта или свяжитесь с нашими инженерами — мы поможем безопасно и выгодно смонтировать вентилируемый фасад в Омске для объекта любой категории сложности.
