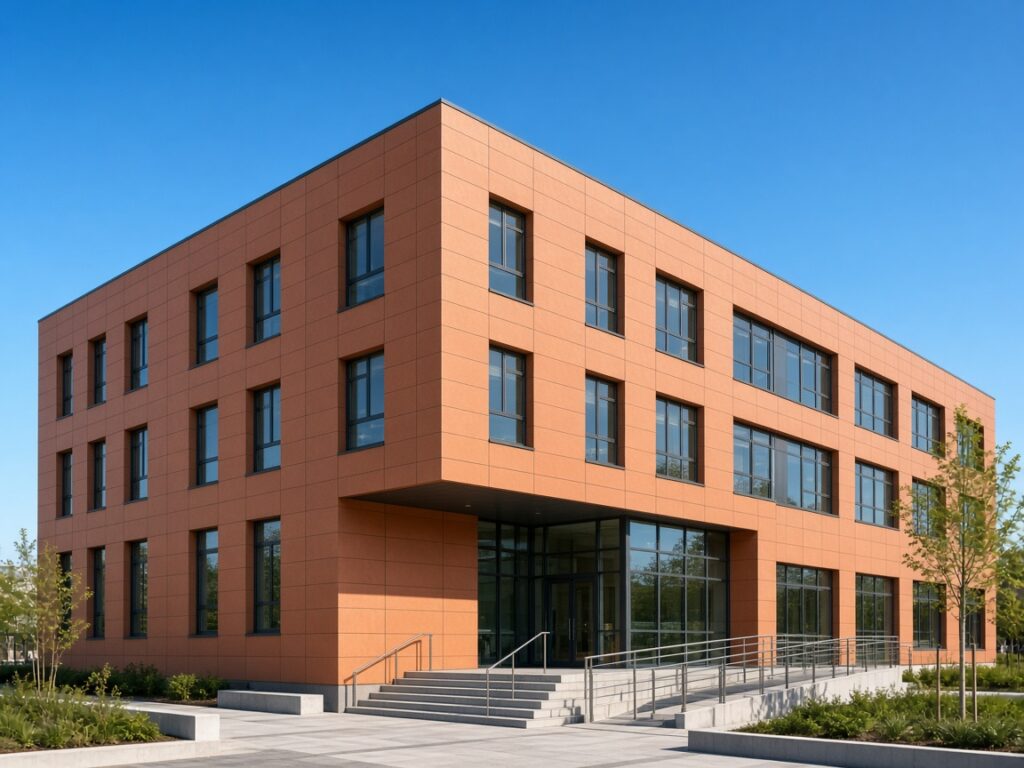

Особенности монтажа и эксплуатационные характеристики терракотовых панелей в системах вентилируемых фасадов

Архитектурная выразительность современных объектов коммерческой и жилой недвижимости напрямую зависит от выбора ограждающих конструкций. Навесные вентилируемые фасады с облицовкой из объемной терракотовой керамики занимают особое место в премиальном и среднеэтажном строительстве благодаря исключительной эстетике натуральной обожженной глины, экологичности и высокой долговечности. Для девелоперов, проектировщиков и монтажных организаций правильный подбор несущего металлокаркаса и соблюдение технологии монтажа являются ключевыми факторами безаварийной службы здания. На территории Сибирского региона качественный вентилируемый фасад в Омске проектируется с обязательным учетом амплитудных температурных колебаний, ветровых нагрузок лесостепной зоны и требований строительной теплофизики.

Применение терракоты требует комплексного инженерного подхода: значительная масса облицовки, специфическая геометрия пустотелых плит и скрытый способ фиксации исключают типовые упрощенные схемы. Комплексная навесная фасадная система от компании СОЮЗ разработана для надежного восприятия эксплуатационных нагрузок при сохранении свободного вентиляционного зазора, что подтверждено техническими свидетельствами и натурными испытаниями.

Физико-механические и эксплуатационные характеристики объемной терракоты

Фасадная терракота представляет собой пустотелые керамические панели, произведенные методом экструзии из отборных сортов тугоплавкой глины с последующим высокотемпературным обжигом при температуре свыше 1100 °C. В отличие от традиционной керамики, данный материал характеризуется однородной плотной структурой, устойчивостью пигментации и минимальным водопоглощением.

Ключевые эксплуатационные параметры терракотовых плит:

Плотность материала: от 2100 до 2300 кг/м³.
Масса облицовки в сборе: от 32 до 55 кг/м² в зависимости от толщины плиты (стандартная толщина варьируется от 18 до 40 мм).
Водопоглощение: 2–6%, что исключает насыщение влагой и обеспечивает морозостойкость свыше 150 циклов (класс F150–F300).
Класс пожарной опасности: НГ (негорючий материал), что позволяет применять плиты без ограничений по этажности и функциональному назначению объектов.
Стойкость к ультрафиолету: абсолютная стойкость к выгоранию, так как цвет формируется минеральным составом глины или технологией натурального ангобирования без полимерных красителей.
Звукоизоляционные свойства: внутренние продольные камеры панелей выполняют функцию акустических ловушек, существенно снижая уровень внешнего уличного шума.

Для сравнительного анализа физических параметров терракоты с альтернативными материалами облицовки представлена сравнительная таблица.

Материал облицовки	Удельный вес, кг/м²	Водопоглощение, %	Группа горючести	Ориентировочный срок службы, лет
Объемная фасадная терракота	32–55	2–6	НГ	50+
Вентилируемый фасад из керамогранита	20–35	< 0,1	НГ	50
Облицовка клинкерной плиткой	25–45	< 3	НГ	50+
Фиброцементные панели	14–24	< 10	НГ / Г1	30–40

Инженерный расчет подсистемы с учетом климата Омска и действующих СП

В соответствии с СП 522.1325800.2023 и ГОСТ Р 58154 навесные фасадные конструкции рассчитываются по двум группам предельных состояний: по несущей способности и по деформациям. Город Омск относится к континентальной климатической зоне (СП 131.13330), где расчетная зимняя температура наружного воздуха наиболее холодной пятидневки составляет -37 °C, а абсолютный минимум достигает -49 °C. При этом в летний период поверхность темных фасадных плит под прямым солнечным излучением нагревается до +65…+70 °C. Амплитуда годовых температурных деформаций каркаса превышает 100 °C.

Проектирование подсистемы опирается на следующие нормативные требования:

СП 20.13330 (Нагрузки и воздействия): Омск расположен в III ветровом районе. При высотном строительстве ветровой напор и пиковые пульсации в угловых зонах фасада могут достигать 0,9–1,4 кПа, создавая существенные отрицательные нагрузки на отрыв облицовки.
ГОСТ 22233 и ГОСТ Р 58154: регламентируют требования к сплавам и антикоррозийной защите каркаса. Для терракоты допускается применение подсистем из коррозионностойкой нержавеющей стали аустенитного класса либо усиленной оцинкованной стали с двухсторонним защитным полимерным покрытием толщиной не менее 45–60 мкм.
Термическое разделение: расчет температурных расширений направляющих профилей требует разделения направляющих на температурные блоки (дилатационные зазоры) длиной не более высоты одного этажа (2,8–3,6 м).

Для компенсации эксцентриситета нагрузок от тяжелых плит применяются усиленные кронштейны с ребром жесткости, например, кронштейн КРУ 250x80x80x2,0 мм из нержавеющей стали или оцинкованный кронштейн КР 200x70x70x2,0 мм, способные воспринимать изгибающий момент от веса панелей и ветрового воздействия. При формировании вертикального каркаса высокую стабильность к кручению демонстрирует профиль Т-образный ПВТ 80x50x1,2 мм из нержавеющей стали, а на рядовых участках часто востребован Т-образный профиль ПВТ 100x50x1,2 мм с порошково-полимерной окраской.

Профессиональное проектирование вентилируемого фасада включает выполнение статических расчетов, определение шага кронштейнов, расчет анкерных креплений на вырыв и построение схемы раскладки рустов, исключающее перекосы керамики в процессе температурных подвижек здания.

Технологическая схема и узлы крепления терракотовых панелей

Особенность терракоты заключается в монтаже методом скрытой механической фиксации. Направляющие профили образуют первичный вертикальный каркас, на который навешиваются специализированные фасадные держатели или горизонтальные планки:

Захватывающий кляммерный узел: специальные зажимы из нержавеющей стали или алюминия заводятся в верхние и нижние монтажные пазы панели. Губки кляммера удерживают ребра плиты, обеспечивая проектный зазор между рядами.
Демпфирующие EPDM-вставки: контакт керамики с металлом напрямую категорически запрещен. Каждый кляммер комплектуется термо- и вибростойкими эластомерными прокладками, предотвращающими дребезжание панелей при ветровых нагрузках и локальную концентрацию напряжений.
Горизонтальный шовный руст: конструкция пазов терракоты имеет наклонный лабиринтный профиль, перекрывающий прямое попадание косого дождя в воздушный зазор, сохраняя при этом естественную вентиляцию.
Вертикальный шов: оформляется либо открытым с зазором 4–8 мм, либо закрывается алюминиевым декоративным профилем-раскладкой, создающим четкое членение фасада. При проектировании сложных архитектурных объемов терракота может комбинироваться с другими элементами, такими как фасадные ламели или акцентные вставки из натуральных минералов.

Пошаговый регламент монтажа терракотового вентилируемого фасада

Устройство навесной системы с терракотовыми плитами осуществляется строго в технологической последовательности в соответствии с технологической картой ППР:

Геодезическая съемка и разметка основания: определение фактических отклонений несущей стены тахеометром, нанесение осевых линий и мест установки опорных узлов.
Испытания анкерных дюбелей: проведение натурных испытаний на вырыв непосредственно на объекте с составлением протокола согласно требованиям нормативной документации.
Установка несущих и опорных кронштейнов: монтаж кронштейнов через термоизолирующие паронитовые или полиамидные прокладки для устранения мостиков холода.
Монтаж негорючей минераловатной теплоизоляции: укладка плит утеплителя в один или два слоя с перевязкой швов и фиксацией тарельчатыми дюбелями со стальным сердечником (не менее 5–7 шт./м²).
Установка вертикальных направляющих: фиксация профилей к кронштейнам с разделением на фиксированные (неподвижные) и скользящие узлы крепления для обеспечения температурного расширения металла.
Юстировка каркаса: лазерный контроль плоскости, контроль допустимого зазора между утеплителем и тыльной стороной плиты (не менее 40 мм и не более 100 мм).
Монтаж скрытых держателей и терракотовых плит: порядовая навеска панелей снизу вверх. Каждая плита фиксируется на кляммеры с проверкой уровня по горизонтали и контролем плотности посадки в замковые пазы.

Чтобы оперативно укомплектовать объект, можно заказать сертифицированные комплектующие фасадной системы напрямую с производственного склада, сокращая логистические издержки.

Типичные ошибки при проектировании и монтаже

Нарушение регламентов при работе с объемной керамикой приводит к снижению несущей способности и разрушению панелей. Среди частых ошибок строительной практики выделяются:

Жесткая фиксация направляющих без подвижных узлов. Металлокаркас при температурных колебаниях изгибается («ведется»), создавая точечное давление на кляммеры, что вызывает растрескивание замковых пазов терракоты.
Отказ от EPDM-демпферов. Прямой контакт стали и обожженной глины при ветровом давлении порождает микросколы кромок и акустический шум (дребезг фасада).
Недостаточная толщина воздушного зазора. Заужение продуха менее 40 мм затрудняет циркуляцию восходящего воздушного потока, приводя к скоплению конденсата на минераловатном утеплителе.
Применение универсальных саморезов вместо вытяжных заклепок из коррозионностойкой стали при соединении элементов подсистемы. Это нарушает требования пожарных нормативов и статической устойчивости.

Часто задаваемые вопросы (FAQ)

Возможен ли монтаж терракотовых панелей в зимний период в климатических условиях Омска?

Да, навесная фасадная система с терракотой монтируется всесезонно «сухим» механическим способом без мокрых процессов. Ограничения касаются только техники безопасности монтажников при ветровых нагрузках и сильных морозах (ниже -25 °C), а также работы с пластиковыми элементами дюбелей, которые при критических отрицательных температурах становятся хрупкими при расклинивании.

Чем терракотовые панели отличаются от навесного керамогранита?

Терракота представляет собой объемную пустотелую плиту толщиной от 18 мм до 40 мм, которая имеет естественную фактуру обожженной глины, скрытый паз под кляммер и высокие тепло- и шумопоглощающие свойства за счет внутренних воздушных камер. Керамогранит — это полнотелая тонкая плита (обычно 8–12 мм), которая чаще монтируется видимым способом на фасадные кляммеры, имеет монохромную или полированную текстуру и иной коэффициент температурного расширения.

Требуется ли гидрофобизация терракотового фасада после завершения монтажа?

В стандартных условиях гидрофобизация не требуется. Плотная структура и минимальное водопоглощение терракоты гарантируют самоочищение поверхности дождевой водой. Нанесение водоотталкивающих составов рекомендуется лишь в зонах повышенного цокольного загрязнения вблизи автомагистралей для снижения налипания грязевых частиц.

Инженерная надежность от завода фасадных систем СОЮЗ

Грамотный выбор фасадного решения обеспечивает зданию привлекательный архитектурный облик и снижает эксплуатационные расходы на отопление и кондиционирование на протяжении всего жизненного цикла объекта. Завод СОЮЗ поставляет комплексные сертифицированные подсистемы из нержавеющей и оцинкованной стали с подтвержденной сейсмостойкостью и долговечностью до 50 лет.

Для предварительной оценки бюджета и оптимизации спецификации используйте онлайн-калькулятор фасадной системы на нашем сайте. Инженерно-технический отдел компании оперативно выполнит раскладку, прочностной статический расчет и предоставит образцы комплектующих. Качественные навесные фасады от производителя СОЮЗ гарантируют долговечность, пожарную безопасность и визуальное совершенство вашего объекта.
