Фасадные ламели: эффективная солнцезащита, архитектурная эстетика и особенности расчета подсистемы креплений

Современное городское строительство стремительно переходит от утилитарных решений к сложным, динамичным архитектурным формам, где функциональность неразрывно связана с энергоэффективностью. В сибирском регионе, где амплитуда годовых температур превышает 70 градусов, устройство наружной оболочки зданий требует особого инженерного подхода. Современный вентилируемый фасад перестал быть исключительно средством теплоизоляции стен: интеграция объемных солнцезащитных элементов, таких как фасадные ламели (жалюзи, багеты, экраны), трансформирует внешний облик объекта и берет на себя ключевую климатическую функцию. Настоящая статья представляет собой подробный инженерно-технический разбор вопросов проектирования, нормативных требований и расчета подсистемы крепления ламелей для архитекторов, застройщиков и монтажных компаний.

Применение солнцезащитных ламелей позволяет значительно сократить приток солнечной радиации через светопрозрачные проемы в летний период, снижая нагрузку на системы кондиционирования воздуха до 30–40%. При этом архитектурные экраны формируют выразительный ритм фасада, скрывают инженерные коммуникации и защищают несущие конструкции от прямого воздействия косых дождей и ультрафиолета. Однако добавление в фасадную структуру выступающих объемных элементов многократно усложняет аэродинамику здания, увеличивает консольные плечи вылета и предъявляет жесткие требования к каждому звену каркаса, которое выпускает специализированный производитель металлических конструкций.

Архитектурные и солнцезащитные функции фасадных ламелей

Фасадные ламели классифицируются по функциональному назначению, ориентации в пространстве и геометрии профиля. В современной строительной практике ламели делятся на стационарные и моторизованные (динамические). Стационарные ламели получили наибольшее распространение благодаря высокой надежности узлов, отсутствию эксплуатационных расходов на автоматику и оптимальной металлоемкости подсистемы.

В зависимости от архитектурной концепции применяются следующие схемы монтажа элементов:

• Горизонтальная ориентация — наиболее эффективна для южных фасадов, так как перехватывает прямые солнечные лучи при высоком стоянии солнца над горизонтом.

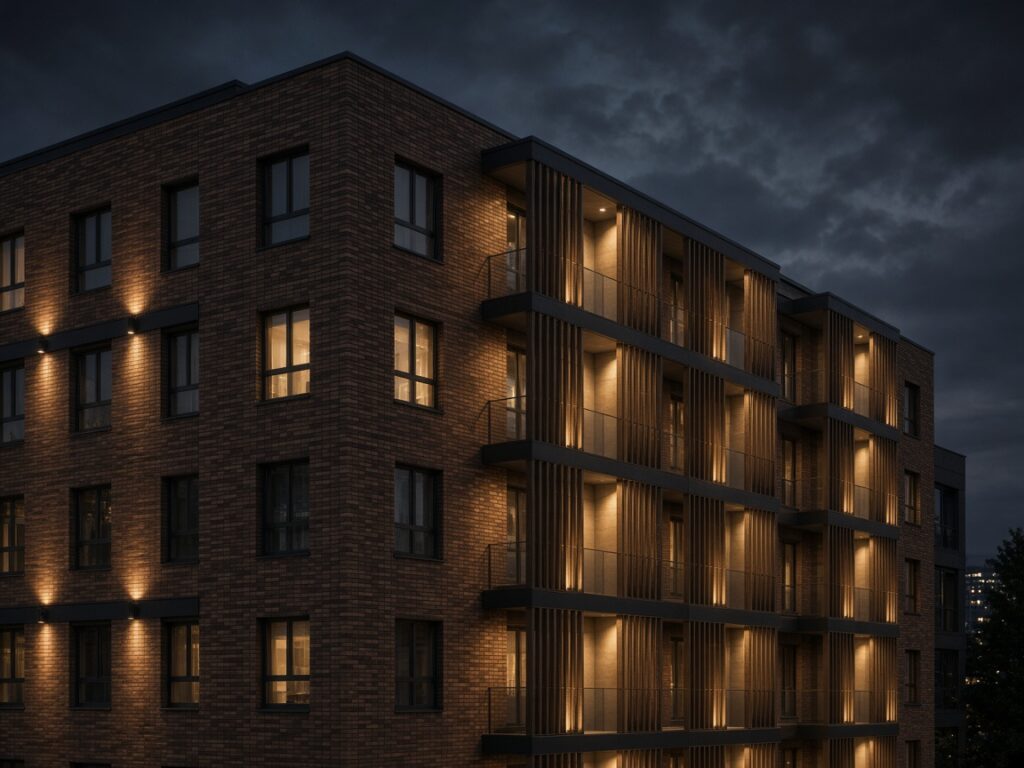

• Вертикальная ориентация — обеспечивает защиту от косого утреннего и вечернего солнца на восточных и западных плоскостях здания, а также создает выразительный вертикальный рисунок.
• Пространственные объемные решетки — используются для оформления технических этажей, паркингов, вентиляционных камер и создания глубоких акцентных зон входных групп.

Форма поперечного сечения ламелей варьируется от классических прямоугольных труб и Z-образных профилей до крыловидных (эллиптических) каплевидных форм, обладающих минимальным аэродинамическим сопротивлением. В качестве конструкционного материала самих ламелей чаще всего используются экструдированные алюминиевые сплавы (АД31Т1 по ГОСТ 22233), стальные гнутые профили с полимерным защитным покрытием либо алюминиевые панели индивидуальной конфигурации.

Зачастую на одном объекте требуется комбинация материалов: глухие зоны стен облицовываются классическими экранами, а светопрозрачные контуры или парапеты дополняются солнцезащитой. Грамотно спроектированная фасадная система компании «СОЮЗ» обеспечивает идеальную сопрягаемость ламельных конструкций с такими облицовками, как керамогранит, металлокассеты или фиброцемент, гарантируя монолитность каркаса и сохранение единого воздушного зазора.

Нормативная база и климатические нагрузки: омская специфика

Проектирование несущих каркасов под навесные элементы регламентируется пакетом нормативно-технической документации. Несущие подсистемы для вентилируемых фасадов и декоративных экранов должны в полной мере соответствовать СП 522.1325800.2023, ГОСТ Р 58154-2018, а также общим положениям СП 20.13330.2016 «Нагрузки и воздействия» и СП 16.13330.2017 «Стальные конструкции».

Для строительных площадок в городе Омск ключевым расчетным фактором выступают ветровые нагрузки и температурно-климатические воздействия. Согласно СП 131.13330.2020 «Строительная климатология», Омск относится к климатическому району IВ с абсолютным минимумом температур до -49 °C и высокими положительными температурами летом. Согласно СП 20.13330.2016, нормативное значение ветрового давления для III ветрового района, к которому относится Омск, составляет w0 = 0,38 кПа (38 кгс/м²). Однако при наличии консольно вынесенных элементов ветровая нагрузка перестает действовать исключительно на прижим или отрыв параллельно плоскости стены.

Особое внимание проектировщики обязаны уделять аэродинамическому коэффициенту обтекания ламелей. Выступающие ребра создают локальные зоны торможения потока и турбулентные завихрения, вызывающие пульсационную ветровую составляющую. На углах зданий (зоны повышенного ветрового давления) пиковые нагрузки могут превышать базовые нормативные показатели в 2,5–3 раза. Ниже представлена таблица соотношения нормативных факторов для климатической зоны Омска при расчете подсистемы под ламели.

Параметр / Нормативный документ	Расчетное значение для региона	Влияние на конструктив ламельной подсистемы
Ветровой район (СП 20.13330.2016)	III ветровой район (0,38 кПа)	Определяет шаг несущих кронштейнов по вертикали и толщину стенки профиля
Абсолютный температурный градиент (СП 131.13330)	От -49 °C до +40 °C (ΔT = 89 °C)	Требует устройства подвижных узлов крепления ламелей для компенсации расширения
Снеговой район и гололедные нагрузки	II снеговой район (1,5 кПа), гололедный район II	Критично для горизонтальных широких ламелей (накопление снега и наледи на полках)
Коррозионная агрессивность атмосферы (СП 28.13330)	Слабоагрессивная / среднеагрессивная (промзоны)	Определяет марку стали: оцинкованная 1-го класса (от 275 г/м²) либо коррозионностойкая

Особенности статического и конструктивного расчета подсистемы

При стандартном монтаже навесных фасадов облицовочный материал крепится вплотную к вертикальным направляющим, а эксцентриситет приложения нагрузки минимален. В случае с ламелями ситуация принципиально иная: центр тяжести декоративного элемента и точка приложения результирующей ветровой силы вынесены от плоскости стены или опорного профиля на расстояние от 50 до 400 мм. Это порождает значительный крутящий и изгибающий момент, передающийся на каркас.

Чтобы избежать кручения вертикальных стоек и пластических деформаций, качественное проектирование вентилируемого фасада с ламелями опирается на двухконтурную систему или пространственные кронштейны высокой жесткости. В качестве вертикальных направляющих целесообразно использовать элементы с высоким моментом инерции. Оптимальным выбором становится профиль Т-образный ПВТ 100x50x1,2 мм из нержавеющей стали или аналогичные решения из оцинкованной окрашенной стали, обладающие достаточной шириной полки для надежной фиксации консольных кронштейнов ламели.

Для восприятия консольного вылета и предотвращения опрокидывания подсистемы применяются усиленные опорные узлы. Продуктовая линейка компании «СОЮЗ» включает решения, рассчитанные на тяжелые условия эксплуатации: например, кронштейн КРУ 300x80x80x2,0 мм из нержавеющей стали или его модификация — кронштейн КРУ 200x80x80x2,0 мм из оцинкованной стали. Толщина стенки 2,0 мм и развитые ребра жесткости позволяют компенсировать изгибающие моменты без деформации анкерного узла.

Статический расчет подсистемы крепления ламелей выполняется по двум предельным состояниям:

1. Первая группа предельных состояний (по несущей способности): расчет прочности сечений направляющих профилей, устойчивости полок против выпучивания, расчет кронштейнов на срез и отрыв от основания под действием комбинации постоянных (собственный вес ламелей и каркаса) и кратковременных (ветер, гололед) нагрузок.
2. Вторая группа предельных состояний (по деформациям): расчет прогиба несущих профилей и консольных кронштейнов. Максимальный относительный прогиб консоли под действием расчетной ветровой нагрузки не должен превышать 1/200 длины вылета, а для пролета ламели — 1/250 шага между точками опирания, чтобы исключить визуальные волнообразные искривления и вибрационный гул при порывах ветра.

Технология монтажа: узлы сопряжения и термические зазоры

Монтажные работы по установке ламелей требуют соблюдения строгой последовательности операций. Нарушение геометрии подсистемы приводит к заклиниванию подвижных элементов и возникновению критических внутренних напряжений.

Процесс установки включает следующие основные этапы:

1. Геодезическая съемка фасада и разметка координатных осей с фиксацией нулевых отметок.
2. Бурение отверстий и установка анкеров через паронитовые терморазрывные прокладки. Для монтажа силового каркаса выбираются сертифицированные анкерные элементы с учетом базового материала стены (монолит, полнотелый кирпич или ячеистые бетоны). При монтаже ответственных участков используется усиленный кронштейн КРУ 250x80x80x2,0 мм из нержавеющей стали или типовой кронштейн КР 150x70x70x2,0 мм из оцинкованной стали.
3. Монтаж утеплителя (при необходимости) и ветрозащитной мембраны. Утеплитель устанавливается в два слоя с перевязкой швов и фиксацией тарельчатыми дюбелями.
4. Установка вертикальных направляющих. Профили соединяются с кронштейнами при помощи заклепок из нержавеющей стали или болтовых соединений. Обязательно соблюдается разделение узлов на неподвижные (фиксирующие) и подвижные (направляющие) за счет овальных отверстий в кронштейнах.
5. Крепление специализированных кронштейнов-держателей ламелей к вертикальным направляющим.
6. Монтаж декоративных солнцезащитных ламелей с регулировкой зазоров. В стыках ламелей по длине оставляется температурный деформационный зазор из расчета 1,2 мм на каждый погонный метр длины элемента (для алюминия) при температурной дельте региона.

Все необходимые комплектующие для сборки надежного каркаса, включая крепежные профили, кляймеры, шайбы и соединители, можно заказать через магазин фасадной системы компании «СОЮЗ» с гарантией заводского контроля качества металлопроката.

Типичные ошибки при проектировании и монтаже ламельных конструкций

Опыт обследования объектов и экспертизы строительных решений показывает, что подрядные организации нередко допускают ошибки, пытаясь адаптировать типовую систему для плоской облицовки под ламельные фасады.

Среди наиболее грубых ошибок выделяются:

• Игнорирование крутящего момента на вертикальных профилях. Использование облегченного профиля толщиной 0,9–1,0 мм при выносе ламели более 150 мм приводит к скручиванию направляющей вдоль продольной оси под действием косого ветра.
• Жесткая фиксация длинномерных ламелей с двух сторон. Ламель длиной 3–6 метров, жестко зафиксированная на обоих концах без возможности скольжения, при нагреве на солнце деформируется дугой («бананит») или срезает заклепочные соединения.
• Электрохимическая коррозия разнородных металлов. Прямой контакт алюминиевой ламели с неокрашенной оцинкованной сталью подсистемы в условиях влажной среды вызывает ускоренное разрушение цинкового слоя и коррозию алюминия. В узлах крепления обязательно использование изолирующих EPDM-прокладок, полиамидных втулок либо нержавеющего крепежа (сталь А2/А4).
• Недостаточная несущая способность стенового материала. Попытка закрепить ламели с большим вылетом в слабый пенобетон плотностью D400 стандартными дюбелями без проведения натурных испытаний на вырыв («pull-out test») создает прямую угрозу обрушения.

Часто задаваемые вопросы (FAQ)

Можно ли использовать стандартный калькулятор для предварительной оценки стоимости ламельного фасада?

Да, для базового ориентирования по стоимости металлоемкости подсистемы, кронштейнов и крепежа можно использовать наш удобный онлайн-калькулятор фасада. Однако для финальной сметы ламельных конструкций требуется детальный расчет консолей и узлов адаптеров, который наши инженеры выполнят по вашим чертежам.

Какой материал подсистемы предпочтительнее в условиях сибирского климата: оцинкованная или нержавеющая сталь?

Для высотных зданий (выше 50 м) и объектов с повышенным сроком безремонтной эксплуатации (от 50 лет) СП 522 предписывает использовать коррозионностойкую (нержавеющую) сталь аустенитного класса (AISI 304, 1.4301). Для зданий средней этажности экономически обоснованным решением является оцинкованная сталь с полимерным порошковым окрашиванием толщиной слоя не менее 60 мкм.

Создают ли ламели акустический шум при сильном ветре?

При некорректном расчете шага направляющих или недостаточной жесткости самого профиля ламели возможно возникновение явления вихревого резонанса (дорожка Кармана), сопровождающегося свистом или гулом. Для предотвращения этого явления рассчитывается собственная частота колебаний конструкции, внутри полых ламелей устанавливаются ребра жесткости, а свободная длина элемента ограничивается нормативными расчетными значениями.

Заключение и выводы

Фасадные ламели — это высокоэффективный архитектурный инструмент, сочетающий выразительный визуальный объем с функциями климатической защиты и энергосбережения. Безаварийная и долговечная эксплуатация таких конструкций в сложных климатических условиях Сибири возможна только при условии точного инженерного расчета всех элементов несущего каркаса, учета ветрового подпора и динамических температурных деформаций.

Завод «СОЮЗ» осуществляет производство несущих металлоконструкций, профилей и кронштейнов из высококачественной оцинкованной и нержавеющей стали. Если вам требуется надежный, полностью сертифицированный вентилируемый фасад или индивидуальный расчет несущей подсистемы под монтаж ламелей любой сложности в Омске, обратитесь к инженерам нашего проектно-технического отдела. Мы проведем статический расчет каркаса, подберем оптимальные сечения элементов и предоставим спецификацию для вашего проекта.
